멈추는 코드는 넷뿐이다 — 냉동탑차 기사를 위한 에러코드 완전 정리

한여름 새벽, 계기판에 처음 보는 표시가 뜬다. 뒤에는 오늘 아침 배에 실어야 할 갈치가 있다. 세워야 하나, 가야 하나.검색해도 나오지 않고, 아는 형님한테 전화하기엔 너무 이른 시각이다.이 글은 그 순간을 위해 썼다.

새벽 3시, 갓길에서

경고등은 켜졌는데 냉동기는 여전히 돌고 있다. 고내 온도는 아직 괜찮아 보인다.계속 달려도 되는 상황인지, 아니면 지금 당장 화물을 살리러 움직여야 하는 상황인지 —그 판단 하나에 며칠 치 운임이 걸려 있다.

제주에서 뭍으로 나가는 화물은 대부분 시간이 곧 값이다. 제주도 애월·한림에서 실은 돼지고기, 성산과 한림항에서 나온 갈치와 고등어,제철 감귤과 브로콜리, 양배추 — 모두 온도가 무너지면 등급이 내려앉거나아예 반품으로 돌아온다. 배 시간은 정해져 있고, 대체할 차는 섬 안에 없다.

냉동탑차를 모는 기사라면 한 번쯤 겪는 일이다. 그런데 이상하게도,이 판단을 도와줄 자료는 인터넷 어디에도 잘 보이지 않는다.







왜 이 표는 인터넷에 없었나?



결론부터 말하면, 비밀이라서가 아니다. 올릴 이유가 없었기 때문이다.

냉동기 에러코드표는 차량을 인수할 때 종이 설명서 형태로 딱 한 번 배포된다.

그리고 대부분의 기사는 문제가 생기면 검색하지 않는다.

제조사나 지정 정비소에 전화한다.전화 한 통으로 해결되니 아무도 글로 남기지 않고, 글이 없으니 검색해도 나오지 않는다.

그 종이는 어느새 서류함 바닥에 깔리거나, 차를 넘길 때 함께 사라진다.

써모킹 같은 글로벌 기업은 영문 매뉴얼을 공개한다.

전 세계에 정비망을 깔아야 하니 공개할 유인이 있다.반면 내수 중심 업체는 전국 정비망이 촘촘하기 때문에 오히려 공개할 필요가 없었다.



정보가 감춰진 게 아니라, 축적될 통로가 없었던 것이다.

먼저 확인할 것 — 내 차 냉동기는 어느 회사인가?

이 기사에 실린 코드표는 에이티써모(구 에이텍엘써모, 브랜드 표기 AT-THERMO) 제품 기준이다.컨트롤 패널에 A-TECH THERMO 로고가 있는지 먼저 확인하기 바란다.로고가 다르다면 이 표를 적용해서는 안 된다.



이 당부를 앞에 두는 이유가 있다.

국내 트럭용 냉동기 제조사는 한 곳이 아니다.

에이티써모 외에도 써모킹, 캐리어, 고려특장 레프텍, 네오테 등이 있고,제조사가 다르면 같은 번호라도 뜻이 완전히 달라진다.

어느 회사에서 저압 경고인 번호가, 다른 회사에서는 센서 이상일 수 있다.

엉뚱한 곳을 뜯으면 시간과 돈만 날아가는 게 아니다.

그사이 뒤에 실린 화물이 상한다.컨트롤 패널의 로고 확인, 30초면 된다.

30초 판단법 — 엔진이 멈추는 코드는 넷뿐이다

코드를 다 외울 필요는 없다.

갓길에 선 그 순간 필요한 건 단 하나,"지금 화물 시계가 돌기 시작했는가"이다.

에이티써모 코드표를 보면 엔진을 정지시키는 코드는 네 개뿐이다.

코드	엔진 정지 사유
-E2-	엔진오일 부족 · 연료 부족
-E3-	냉각수(Coolant) 이상
-E4-	저압 압력 스위치 작동 (저압 경고)
-E8-	고압 압력 스위치 작동 (고압 경고)

이 넷이 뜨면 냉기가 끊긴다. 화물 시계가 돌기 시작한다.
나머지 코드는 경고다. 냉동기는 계속 돈다.



당장 판단이 서지 않을 때는 이 한 줄만 기억하면 된다.화면에 2, 3, 4, 8이 보이면 멈춘 것이고, 다른 숫자면 아직 돌고 있다.

전체 코드표 — 급한 순서로 다시 배열했다

제조사 자료는 번호순으로 정리돼 있다. 하지만 현장에서 필요한 순서는 번호순이 아니다.

얼마나 급한가의 순서다.

아래는 그 기준으로 재배열한 것이다.

 1순위 · 엔진 정지 — 화물이 위험하다

표시	내용	점검	원인
-E2-	엔진오일·연료 부족에 의한 엔진정지	오일센서·연료펌프·커넥터, 배선 단락 및 연료라인 호스 점검 / 엔진오일 확인 후 부족 시 보충	센서선 배선 단선 / 센서 자체 고장 / 엔진오일 부족
-E3-	Coolant에 의한 엔진정지 (냉각수 경고)	센서 커넥터 빠짐 점검 / 센서선 단락 점검 / 엔진 헤드 가스켓 점검 / 냉각수 부족 시 보충	센서선 피복 손상 / coolant cap 고장 / 엔진 이상으로 coolant 증발 / 냉각수 부족
-E4-	저압 압력 스위치에 의한 엔진정지 (저압 경고)	압력센서·연결부 단락 점검 / 압력센서 점검(교체) / 에바 상태 확인 및 FAN 작동 여부 점검 / 냉매 상태 확인	배선 피복 손상·단선 / 센서 고장 / 에바가 얼거나 FAN 미작동 / 배관·부품 냉매 누설
-E8-	고압 압력 스위치에 의한 엔진정지 (고압 경고)	압력센서·연결부 단락 점검 / 압력센서 점검(교체) / 콘덴샤 UNIT 응축기 상태 확인 / 냉매 상태 확인	배선 피복 손상·단선 / 센서 고장 / 높은 외기온도에 따른 과부하 / 냉매 과충전

 2순위 · 시동·전원 계통 — 움직일 수 없다

표시	내용	점검	원인
표시 없음	전원 ON에도 표시가 안 됨	메인보드 커넥터 빠짐 점검 / 접지선(GND) 점검 / 본선 휴즈 확인(배터리 부분)	단선으로 전원공급 안 됨 / 통신케이블 연결 안 됨 / 메인보드 전원 차단
-E01-	재시동 불량	원심력클러치·전자클러치 점검 / 연료펌프·연료호스 라인 점검 / 스톱솔밸브·스타트모터 점검 / 예열플러그 점검	클러치 고착 및 배선 단선 / 연료공급 불량 / 제품·릴레이·휴즈 단선 / 낮은 외기온도
-E6-	배터리 충전 불량 (LowBAT 경고)	제너레이터·벨트 점검 / 배터리 배선 점검 / 냉동기 정지 시 FAN 가동 상태 점검	벨트 장력 부족으로 충전 안 됨 / 제너레이터 고장 / 컨트롤 메인보드 고장
-E7-	릴레이 보드와의 통신 끊김	컨트롤 메인보드·디스플레이 커넥터 확인 / 컨트롤 주변 전기장치 점검	통신케이블 이상 / 주변 노이즈

3순위 · 센서 이상 — 표시는 이상해도 냉기는 나온다

아래 코드들은 점검·원인이 모두 동일하다.점검 — 온도(압력)센서 및 연결부, 배선 단락 점검 /원인 — 센서 고장 및 연결부·배선 손상.

표시	내용
-E12-	고압 압력 트랜스미터
-E13-	저압 압력 트랜스미터
-E14-	A실 센서 이상
-E15-	A DTS 센서 이상 (제상온도 센서)
-E16-	외기온도 센서 이상
-E18-	B DTS 센서 이상
-E24-	B실 센서 이상

4순위 · 알림 — 고장이 아니다

표시	내용	점검	원인
-E5-	보조 물탱크 경고	센서·커넥터 빠짐, 단락 점검 / 냉각수 확인 후 부족 시 보충	배선 피복 손상·단선 / 냉각수 부족

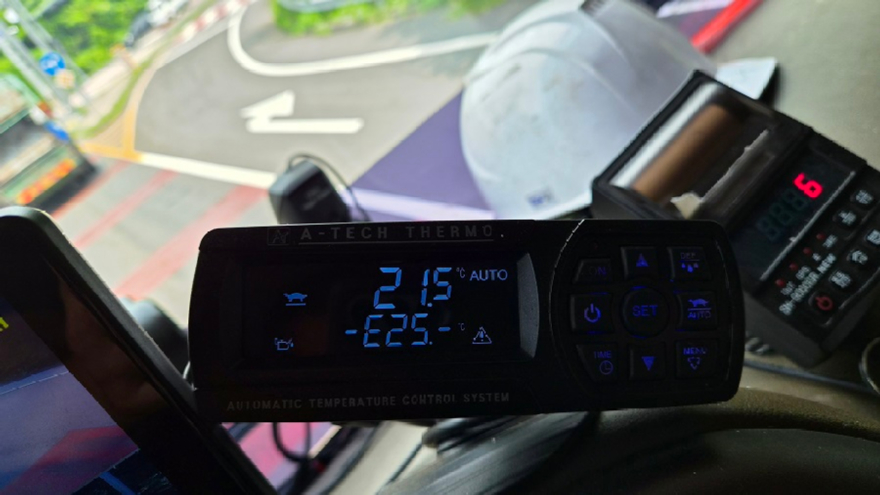

-E25-	엔진 오일 교환 알림	엔진오일·오일필터·연료필터·에어크리너 교환	엔진오일 교환 주기 도래

왜 하필 여름인가 — E8과 E4의 계절성

여름에 유독 고장이 잦은 건 기분 탓이 아니다. 코드표 안에 답이 적혀 있다.E8(고압 경고)의 원인 항목에 "높은 외기온도에 따른 과부하"가 명시돼 있다.

E8 — 응축기가 열을 못 버린다

냉동기는 고내의 열을 밖으로 버리는 기계다.

그 열을 버리는 곳이 응축기(콘덴서)다.

그런데 바깥 공기가 35도인 날에는 버릴 곳이 마땅치 않다.

압력이 올라간다.여기에 응축기 그물망에 먼지·벌레·비닐이 끼어 있으면 상황이 겹친다.



수치로 보면 심각하다.

국외 정비 자료에 따르면응축기 코일이 30% 막히면 압축기 토출압력이 최대 25%까지 상승하며,냉방 능력 저하와 연료 소모 증가, 압축기 수명 단축이 동시에 일어난다.공기 흐름이 막히면 효율이 30%가량 떨어진다는 지적도 있다.리퍼 컨테이너 업계에서는 더러운 응축기가 고압 스위치 차단을 유발하고다른 알람 코드까지 불러온다고 명시한다.

E8이 떴다고 무조건 정비소로 갈 일이 아니다.

응축기 그물망부터 들여다보자.월 1회 청소, 또는 풍량이 줄었다 싶을 때가 권장 주기다.

E4 — 여름에 에바가 언다

저압 경고인 E4의 원인에는 "에바가 얼거나 FAN 동작 안 함"이 들어 있다.

겨울 얘기 같지만 정반대다.

습한 여름 공기가 문을 여닫을 때마다 들어와증발기 표면에 성에로 맺힌다.

제상이 제대로 안 되면 얼음이 쌓이고,공기 흐름이 점점 줄어들어 압축기가 아무리 돌아도 설정 온도를 못 맞추게 된다.



정비 자료들은 이 두 가지 — 응축기 막힘과 증발기 결빙 — 를 두고"정기 청소와 점검으로 완전히 예방 가능한 고장"이라고 표현한다.

바꿔 말하면, 여름에 갓길에 서는 일의 상당수는 미리 막을 수 있었던 일이다.

숫자로 보는 여름 — 그늘에 대는 것만으로 4도가 갈린다

냉동기가 멀쩡해도 화물 온도는 오른다.

물류신문이 2019년 실시한 실측 실험이 이를 보여준다.1톤 냉동차에 온도 로거를 설치하고 실제 배송로를 돌며 배송지마다 온도를 잰 실험이다.

배송지	문 개방	외기	박스 온도	주차 조건
1차	90초	32.8℃	6.8℃	그늘
2차	100초	33.5℃	12.1℃	직사광선
3차	110초	32.3℃	8.5℃	그늘
4차	120초	32.7℃	13.5℃	직사광선

자료 : 물류신문 「실험 1. 실제 배송 중 냉동화물차 온도 어떨까?」(2019.9.5)



눈여겨볼 대목은 3차다. 문을 10초 더 열었는데도 온도는 오히려 떨어졌다.

그늘에 세웠기 때문이다.

반대로 직사광선 아래 세운 2차와 4차는 나란히 12도, 13도를 넘겼다.

문 여는 시간보다 어디에 세우느냐가 더 크게 작용한 것이다.



또 하나. 한쪽 문만 열었을 때 3차 배송지에서는 왼쪽 벽면 7.9도, 오른쪽 11.9도로약 4도의 좌우 차이가 났다. 그런데 마지막 배송지에서 양문을 함께 열자왼쪽 12.8도, 오른쪽 12.9도로 실험 중 처음으로 좌우가 같아졌다.

적재 위치에 따라 어떤 화물은 더 상하고 어떤 화물은 멀쩡한 이유가 여기 있다.

※ 위 실험은 특정 차량·경로에서 3시간가량 측정한 결과이며, 박스 표면 온도이지포장 내부 식품의 심부 온도는 아니다. 다만 여름철 변수가 어떻게 작동하는지 보여주는 지표로는 충분하다.

알아둬야 할 법정 기준 — "다시 얼었으니 괜찮다"는 통하지 않는다

식품위생법 제7조에 따른 「식품의 기준 및 규격」은 보존·유통 온도를 다음과 같이 정하고 있다.

구분	법정 온도
냉장제품	0 ~ 10℃
냉동제품	-18℃ 이하
신선편이식품·훈제연어	5℃ 이하

특히 새겨둘 조항이 있다. 냉동제품을 소비자에게 운반할 때는 -18℃를 초과할 수 있지만,이 경우라도 어느 일부라도 녹아 있는 부분이 없어야 한다.

냉동기가 멈췄다가 다시 돌아 온도를 회복했더라도, 겉면이 한 번 녹았다면 기준 위반이다."다시 얼었으니 괜찮겠지"가 통하지 않는 이유다.



앞서 본 실험에서 박스 온도가 12.1도, 13.5도를 기록했다는 사실을 다시 보자.냉장 기준 10도를 이미 넘긴 수치다. 냉동기가 멀쩡히 돌고 있는 상태에서 나온 값이다.



엔진이 멈췄을 때 — 화물을 살리는 순서

1. 문을 열지 않는다. 확인하고 싶은 마음이 굴뚝같아도 참는다. 여는 순간 남은 냉기가 나간다.
2. 시각과 고내 온도를 적는다. 이후 30분 간격으로 계속 기록한다.
3. 정지·재시동을 반복하지 않는다. 알람 이력이 지워지면 정비사가 원인을 못 찾는다.
4. 화주에게 먼저 알린다. 도착해서 말하는 것과 지금 말하는 것은 완전히 다른 문제가 된다.
5. 그늘로 옮긴다. 냉기가 끊긴 상태에서 직사광선은 화물을 두 배로 빨리 망친다.
6. AS 지정점에 연락한다. 에이티써모는 전국 61개 지정점을 운영하며, 본사 대표번호는 031-677-1230이다.

서류함을 한 번 열어보시라

이 표는 원래 모든 기사가 갖고 있어야 할 자료다.

차를 인수할 때 종이 한 장으로 분명히 건네졌다.

다만 아무도 그게 언젠가 새벽 3시에 필요해질 거라고 말해주지 않았을 뿐이다.

오늘 서류함을 한 번 열어보시기 바란다. 그 종이가 아직 있다면 사진으로 찍어 휴대폰에 넣어두자.없다면 이 기사를 저장해 두면 된다.



코드는 고장 신호가 아니라 기계가 건네는 말이다.
알아들을 수만 있다면, 대부분은 미리 막을 수 있었던 일이다.
